Подключение модема
При покупке модема надо определить, каким рекомендациям CCITT он соответствует. В первую очередь обратите внимание на поддерживаемые модемом стандарты передачи данных.
Модем как минимум должен поддерживать рекомендации CCITT V.21, V.22 и V.22 bis. В противном случае вам не удастся обмениваться данными с большинством модемов, установленных на BBS, узловых станциях глобальных сетей и т. д.
Затем вы должны убедиться, что модем поддерживает набор AT-команд фирмы Hayes. Такой модем может стоить всего около 10 - 30 долларов и вполне пригоден для передачи небольших файлов и отправки писем в глобальную сеть компьютеров.
Если вам необходимо передавать через модем большие объемы информации, то скорость 2400 бит/с, обеспечиваемая рекомендацией V.22 bis, может оказаться недостаточна, потому что на передачу будет уходить слишком много времени. Оплата за пользование большинством глобальных сетей (например, GlasNet) и междугородней связью зависит от времени подключения, поэтому медленный модем станет причиной больших затрат на оплату телефонных счетов и времени подключения.
Чтобы ускорить передачу данных, приобретайте модем, поддерживающий рекомендацию V.32 - он обеспечивает скорость 9600 бит/с. Стоимость такого модема не намного больше, зато он позволит сэкономить на оплате за время соединения.
Если вы не очень стеснены в средствах, то желательно чтобы ваш модем также соответствовал рекомендации V.32 bis. При этом вы сможете увеличить скорость обмена информацией до 14400 бит/с.
В последнее время на рынке появились новые модемы, поддерживающие рекомендацию V.34 и обеспечивающие скорость передачи данных 28800 бит/с, что в два раза быстрее, чем модем с V.32 bis.
Пока еще модемы V.34 являются достаточно дорогим приобретением и стоят около 200$. Но через некоторое время можно ожидать снижения цен и на эти модемы, что будет способствовать их широкому распространению.
Весьма полезно, чтобы модем поддерживал на аппаратном уровне протоколы коррекции ошибок и протоколы сжатия информации.
Лучше всего, чтобы модем соответствовал рекомендациям V.42 и V.42 bis.
Если вы решили приобрести себе хороший модем, то имеет смысл доплатить несколько десятков долларов и купить факс-модем. Даже в том случае, если вам не часто приходится принимать и передавать факсимильные сообщения, факс-модем откроет вашему компьютеру новые возможности.
Факс-модем обязательно должен обеспечивать возможность передачи и приема факсимильных сообщений. Он должен быть полностью совместим со всеми факсимильными аппаратами группы 3 и обеспечивать скорость обмена информации не ниже 9600 бит/с.
При возможности желательно опробовать приобретаемый модем именно с тем программным обеспечением, с которым вы его желаете использовать. Таким образом, вы сможете обнаружить неблагоприятные особенности данного модема.
Для правильной установки модема вы должны правильно определить аппаратную конфигурацию компьютера и модема. Иногда может потребоваться изменить положение переключателей, расположенных на некоторых платах компьютера. Если вы неправильно подключите модем к компьютеру, то возможна неустойчивая работа модема и неожиданные сбои в работе компьютера.
Первоначальное подключение и настройку модема лучше доверить специалисту по аппаратному и программному обеспечению компьютеров серии IBM PC. Однако услуги подобного рода могут стоить достаточно дорого, поэтому имеет смысл повысить свою квалификацию и попытаться самостоятельно установить модем.
Прежде всего, способ подключения модема к компьютеру зависит от того, внутренний модем вы имеете или внешний.
Внешний модем подключается к любому COM-порту компьютера. Если же в компьютере не установлен COM-порт (что очень маловероятно), то вам необходимо его приобрести.

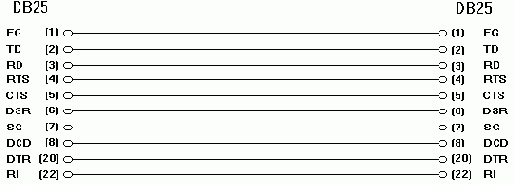

Для соединения компьютера и внешнего модема выводы их разъемов необходимо соединить напрямую (см. рис. 6.11).
Рис. 6.11. Соединение компьютера и модема
Затем подключите питание к модему. Большинство внешних модемов поставляются с отдельным блоком питания, который вам надо подключить к местной электросети.
Выходной разъем блока питания включите в ответный разъем на корпусе модема.
Если же у вас внутренний модем, то надо установить его на системной плате компьютера в любой свободный слот.
Затем надо подключить модем к телефонной линии и к телефону, если вы желаете также использовать эту телефонную линию для передачи голосовых сообщений (т. е. пользоваться телефоном как обычно).
Внешний и внутренний модемы подключаются к телефонной линии и телефону одинаковым образом. Для этого предназначены два разъема RJ11, расположенные на задней панели модема. Один разъем должен быть обозначен "LINE" (линия) или "WALL" (стена). Он предназначен для подключения модема к телефонной линии. Другой разъем обозначается "PHONE" (телефон), и в него вы можете вставить разъем телефона.
Как правило, с модемом поставляется специальный кабель для подключения модема к телефонной линии. Здесь следует отметить, что разъем RJ11 не подходит к стандартным телефонным розеткам, используемым в нашей стране. Кроме того, разъем RJ11 имеет четыре линии, а обычная городская телефонная линия только две. Если у вас нет специального переходника, вы его можете приобрести или изготовить сами (из кабеля, поставляемого с модемом и обычной телефонной вилки и розетки) в соответствии с рисунком 6.12.
Рис. 6.12. Ответная часть разъема RJ11
Согласно рисунку, вы должны подключить к телефонной линии и телефону два средних провода. Оставшиеся два провода надо оставить неподключенными.
После того как вы выполнили все указанные действия, снимите трубку телефона, не включая питания компьютера. Если слышен длинный гудок - все нормально, в противном случае проверьте соединения разъемов и кабели.
Включите питание компьютера и модема (в случае внешнего модема). Еще раз проверьте работу телефона. Если телефон не работает, проверьте разъемы и кабели. Если они в порядке, обратитесь к документации на модем, возможно, что он неисправен.
Теперь можно приступить к проверке самого модема. Для этого вам надо запустить любую коммуникационную программу, находящуюся в вашем распоряжении, и попытаться связаться с другим модемом.
Обычно простые коммуникационные программы, например, BITCOM или COMIT, поставляются вместе с модемом. Вы также можете использовать приложение Terminal, которое входит в стандартную конфигурацию операционных систем Windows 3.1 и Windows for Workgroups 3.11.
Если вы приобрели факс-модем, его также надо проверить при передаче и приеме факсимильных сообщений. Чтобы послать и принять факс, вы можете воспользоваться программой, поставляемой вместе с модемом или приложением Microsoft At Work PC Fax, входящим в состав операционной системы Windows for Workgroups 3.11.
